Технические средства для сбора и удаления ТБО
Система мусороудаления в зданиях, оборудованных мусоропроводами (в зданиях без мусоропровода отходы выносят жильцы в дворовые мусоросборники), включает в себя мусоропровод с элементами (клапаны, дефлектор, шибер и др.) и мусороприемную камеру с оборудованием. Систему мусороудаления предусматривают: в жилых зданиях — с отметкой пола верхнего этажа от уровня планировочной отметки земли более 11,2 м; в зданиях высших учебных заведений выше 3 этажей, гостиницах и мотелях на 100 мест и более; в двухэтажных и выше зданиях больниц на 250 коек и более и родильных домах на 130 коек и более; в других общественных зданиях выше пяти этажей.
Мусоропровод с загрузочными клапанами в жилых зданиях располагают на площадках отапливаемых лестничных клеток или в поэтажных холлах; в общественных зданиях — преимущественно в комнатах для обслуживающего персонала, помещениях для хранения инвентаря и других подсобных помещениях.
На промежуточных площадках лестничных клеток загрузочные клапаны следует размещать через этаж. В южной климатической зоне (IV климатический район, ШБ климатический подрайон) ствол мусоропровода можно размещать на неотапливаемых лестничных клетках и в наружных переходах. В Северной климатической зоне (1 климатический район, 1А, 1Б и 1Г климатические подрайоны) ствол мусоропровода следует располагать в глубине здания.
Расстояние от квартир или комнат общежития до ближайшего загрузочного клапана не должно превышать 25 м. Ствол мусоропровода не должен сужать установленные нормами пути эвакуации людей и препятствовать открыванию и чистке окон, дверей переходных лоджий и т. п., а к его загрузочным клапанам должен быть обеспечен удобный освещенный подход.
Мусоропровод должен также удовлетворять таким требованиям:
- ствол изготавливается из асбестоцементных безнапорных труб, все его неподвижные соединения (стыки труб, крепления клапанов и т. д.) должны быть влагостойкими, дымо- и воздухонепроницаемыми, в месте прохода каналов через кровлю должна быть обеспечена водонепроницаемость;
- внутренняя поверхность ствола выполняется гладкой, без уступов, раковин, трещин и наплывов;
- в нижней части ствола мусоропровода должно быть установлю но шиберное устройство согласно ГОСТ 26256—84 «Шиберы для мусоропроводов жилых и общественных зданий» (рис. 3.1); выход ствола мусоропровода в мусороприемной камере должен обеспечивать возможность установки под ним стандартного контейнера;
- ствол мусоропровода должен иметь эффективную систему вентиляции с проходом воздуха по стволу из мусороприемной камеры (при наличии бункера в мусороприемной камере в верхней его части должно быть отверстие не менее 150x200 мм о решеткой для защиты от грызунов), оборудован промывочным и прочистным устройством;
- открыто расположенный ствол мусоропровода необходимо отделять от строительных конструкций звукоизолирующими упругими прокладками, изгиб ствола мусоропровода допускается не более 20* к вертикали;
- вентиляционный канал ствола должен быть выполнен из несгораемого материала и иметь гладкую внутреннюю поверхность.

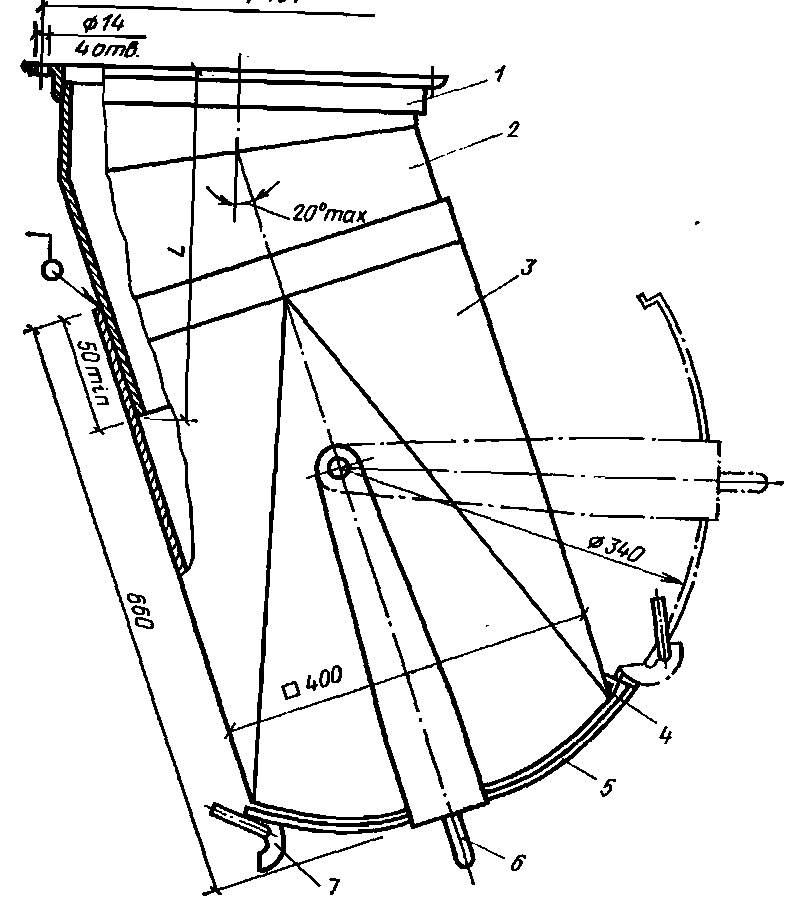

I —фланец; 2 — патрубок; 3 —корпус; 4 — ограничитель: 5 — заслонка; 6 — ручка; 7 —фиксатор

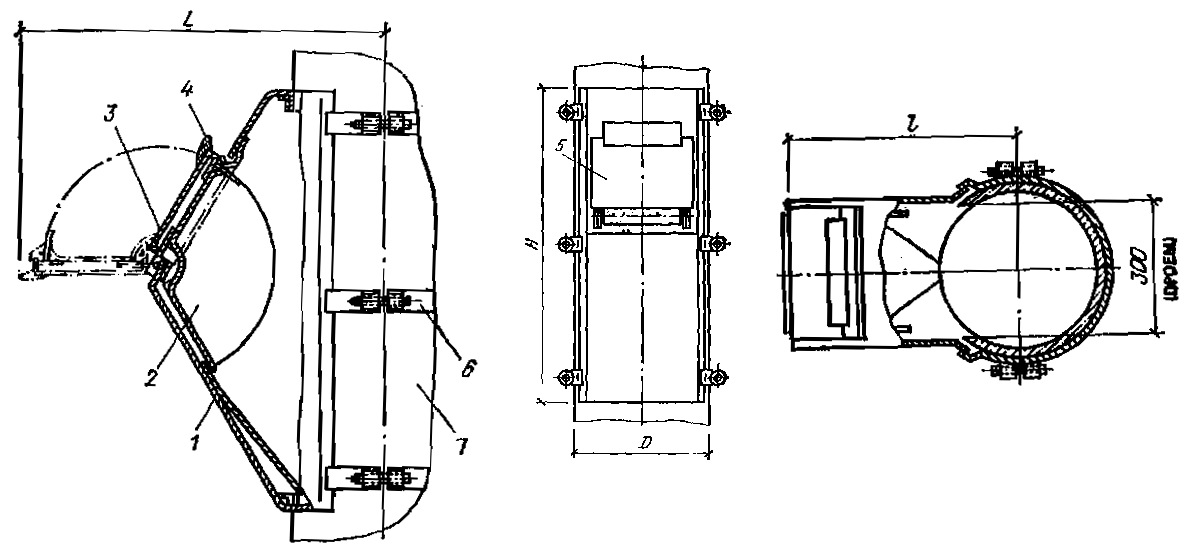

1 — корпус: 2 —ковш; 3 —прокладка; 4 — ручка; 5 — крышка; 6 —хомут; 7 — ствол мусоропровода
Загрузочный клапан мусоропровода должен устраиваться согласно ГОСТ 24324— 80 «Клапаны загрузочные для мусоропроводов жилых и общественных зданий» (рис. 3.2) и удовлетворять таким требованиям:
- размеры ковша клапана должны исключать возможность выбрасывания в мусоропровод предметов, габариты которых больше внутреннего диаметра ствола;
- ковш должен быть съемным, легко открываться и закрываться и иметь в крайних положениях плотный притвор с упругими прокладками, обеспечивающими дымо- и воздухонепроницаемость загрузочного клапана;
- в любом положении ковш не должен перекрывать внутреннее сечение ствола мусоропровода;
- при открытом стволе его загрузочное отверстие фиксируется в положении, близком к горизонтальному;
- загрузочные клапан и ковш должны обеспечивать свободное перемещение ТБО в ствол мусоропровода;
- внутренняя поверхность ковша должна быть гладкой и иметь стойкое антикоррозионное покрытие.
Мусороприемная камера должна удовлетворять таким санитар-но-техническим требованиям:
- размещаться на отметке ±0,00; габариты и планировка должны обеспечивать возможность установки и обслуживания необходимого количества мусоросборников;
- стены камеры должны быть облицованы керамической плиткой, а потолок окрашен масляной краской;
- камера должна иметь водопровод с краном диаметром 15 мм и шлангом для промывки мусоросборников и помещения камеры (при наличии в доме централизованного горячего водоснабжения иметь подвод горячей и холодной воды);
- в полу камеры должен быть трап диаметром не менее 100 мм, подсоединенный к канализации, или приямок;
- приямок должен оборудоваться съемной решеткой и иметь вместимость не менее 30 л; в камере должны быть предусмотрена раковина с задвижкой на отводной трубе, а также ручной насос для перекачки воды из приямка в канализацию;
- пол должен быть водонепроницаемым с уклоном 0,01 к трапу или приямку;
- дверь камеры с внутренней стороны должна быть обита листовой сталью, иметь по контуру плотный притвор и запорное устройство, открываться в сторону улицы; ширина дверного проема должна быть достаточной для провоза контейнера;
- мусороприемная камера должна быть сухой, иметь искусственное освещение с установкой светильника в пыленепроницаемом в влагозащитном исполнении; температура воздуха в камере должна быть не менее+5°С;
- ограждающие конструкции мусороприемной камеры должны быть дымо-, воздухонепроницаемыми и несгораемыми с пределом огнестойкости не менее 1 ч;
- при установке в камере контейнеров без колес она должна быть оснащена тележкой или другими устройствами для перемещения контейнеров н мусоросборников к месту подъезда мусоровозного транспорта;
- камера должна быть обеспечена подъездом для мусоровозного транспорта и удобным подвозом контейнеров (выносом мусоросборника вместимостью до 100 л) к месту остановки мусоровозного транспорта и иметь самостоятельный вход, изолированный глухими стенами от рядом расположенных окон и входов в лестничную клетку;
- мусороприемные камеры не должны граничить с жилыми помещениями;
- камера должна быть обеспечена естественной вытяжной вентиляцией, осуществляемой через ствол мусоропровода.

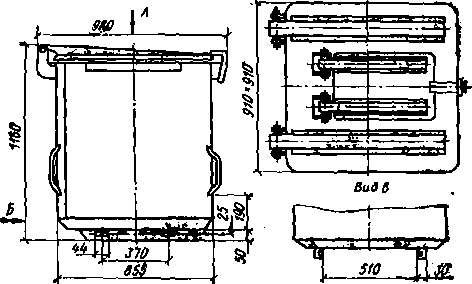

Контейнеры на колесах для сбора бытовых отходов, устанавливаемые в мусороприемных камерах, должны удовлетворять требованиям ГОСТ 26257—84 «Контейнеры несменяемые для мусоропроводов жилых и общественных зданий» (рис. 3.3). Указанный стандарт распространяется также на тележки (рис. 3.4) грузоподъемностью до 350 кг, предназначенные для контейнеров без колес (рис. 3.5) вместимостью 0,75 и 0,55 м3.
В табл. 3.2 представлены основные параметры контейнеров, предусмотренных указанными стандартами. Одесский экспеоиментальный ремонтно-механический завод освоил производство установок мусороудаления для жилых зданий, в которые входят все необходимые металлические элементы системы мусороудаления (рис. 3.6)
Показатель |
По ГОСТ 12917-78 |
По ГОСТ 26257-84 |
|||
Вместимость, м3 |
0,1 |
0,55* |
0,75 |
0,3 |
0,6 |
Масса, кг |
21 |
90 |
105 |
82 |
118 |
Размеры, мм: |
|||||
длина |
550 |
980 |
980 |
900 |
900 |
ширина |
600 |
950 |
950 |
480 |
900 |
высота |
890 |
875 |
1155 |
1100 |
1100 |
Диаметр колес, мм |
— |
— |
— |
180 |
180 |
Усилие перемещения загруженного контейнера, кг, не более: |
|||||
по горизонтали |
— |
— |
— |
— |
15 |
по уклону до 8 % |
— |
— |
— |
— |
20 |
* Для пищевых отходов и смета.

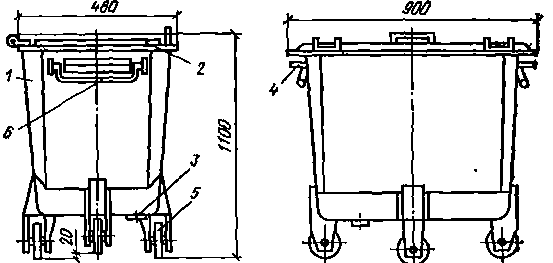

1 — корпус; 2 — крышка; 3 —сливное устройство; 4 — элемент для строповки; 5 — колесный блок; 6 — ручки

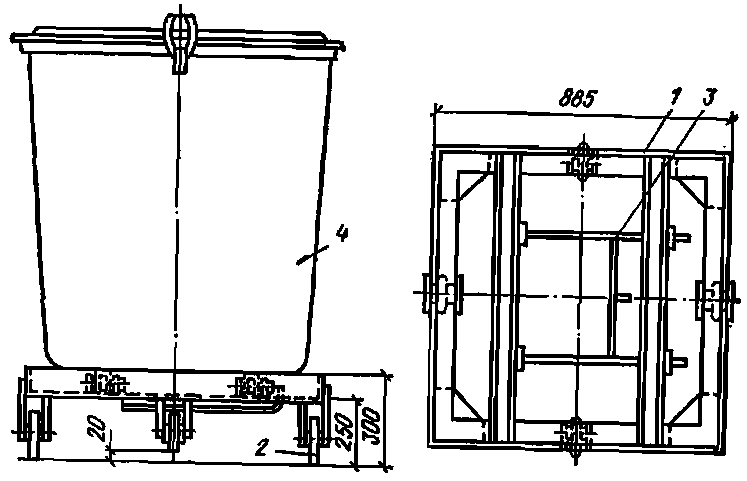

1 — рама; 2 — колесный блок; 3 —механизм фиксации контейнера; 4 — контейнер по ГОСТ 12917—78

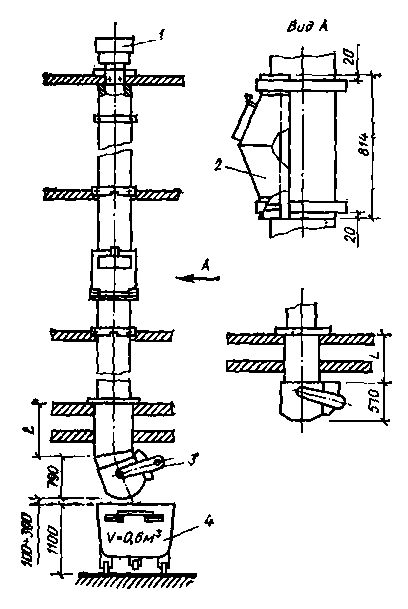

1 — дефлектор; 2 — клапан загрузочный; 3 — шибер; 4 — контейнер
