Колосниковые решетки и топочные камеры мусоросжигательных котлов

Колосниковые решетки. Процесс горения в мусоросжигательном котле происходит в слое (на колосниковой решетке) и в объеме то­почной камеры.

Производительность колосниковой решетки определяется: удель­ной нагрузкой зеркала горения

Интенсивность сжигания отходов на колосниковой решетке — ее производительность — в значительной степени зависит от произ­водительности установки и свойств отходов. Поэтому для опреде­ления удельной нагрузки зеркала горения колосниковой решетки, кг/(м2·ч) может быть использовано эмпирическое выражение

Зависимость коэффициента К1 от теплоты сгорания отходов Qрн
Рис. 6.4. Зависимость коэффициента К1 от теплоты сгорания отходов Qрн
Принципиальные схемы колосниковых решеток
Рис. 6.5. Принципиальные схемы колосниковых решеток

а — каскад наклонно-переталкивающих решеток; б — опрокидывающая; в — валковая; г — обратно-переталкивающая; д — каскад цепных решеток; е — наклонно-переталкивающая решетка с дожигательным барабаном

С достаточной для практических целей точностью может быть использовано эмпирическое выражение для определения КL:

КL = 22,85 + 0,0752· Qрн·0,0000198(Qрн)2.

Данные производительности на единицу ширины колосниковой решетки в зависимости от ее длины приведены ниже:

Длина решетки, м

Производительность, т/(м·ч)

4

0,4...2

6

0,7...3,8

8

1,6...6,1

10

2,1...7,5

13

2.5...9,6

Колосниковые решетки подразделяются на ручные, полумеха­нические и механические.

Ручные неподвижные колосниковые решетки без шурующего эффекта предназначены для сжигания некоксующихся и нешлакующихся отходов с небольшим содержанием золы, бумаги, опилок, древесной коры и т.д. Характерной особенностью топок с неподвиж­ной колосниковой решеткой является встречное движение топлива и воздуха (топливо сверху, воздух снизу).

В устройстве механизированы три операции: подача отходов в топку; шуровка (перемешивание) слоя для предотвращения его шлакования и лучшей аэрации; удаление твердых остатков (золы, шлака) после сжигания. Если механизированы только одна или две операции, то топка является полумеханической. При разработке го­родских МСУ используют конструкции колосниковых решеток с ин­тенсивной шуровкой слоя (рис. 6.5).

Топочные камеры. Теплонапряжепие топочной камеры, кДж/(ч·м3), зависящее от характера процессов, протекающих в ней, и свойств отходов, может быть представлено в виде такой формулы

Номограмма для определения удельной производительности колосниковой решетки
Рис. 6.6. Номограмма для определения удельной производительности колосниковой решетки

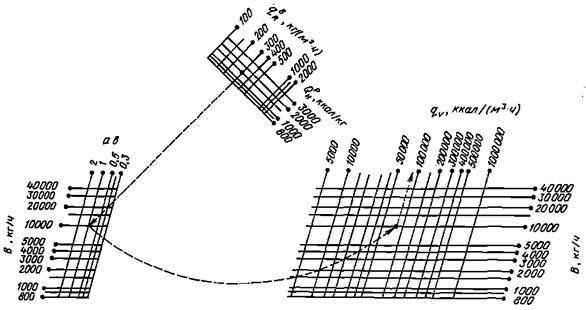

Номограмма для определения теплонапряжения топочного объема
Рис. 6.7. Номограмма для определения теплонапряжения топочного объема
