Переработка кусковых отходов древесины в технологическую щепу
Для использования в лесохимической и целлюлозно-бумажной промышленности, в производстве строительных материалов кусковые отходы деревообработки должны быть переработаны в технологическую щепу. Этот процесс осуществляется на лесопильном производстве, а сама щепа является сопутствующей товарной продукцией.
Щепа является основным сырьем целлюлозно-бумажной, гидролизной промышленности и ряда других отраслей, эффективность работы которых зависит от ее качества и от стабильности поставок. Поэтому производство щепы не только дает возможность утилизировать отходы древесины, но имеет и важное самостоятельное значение. В зависимости от назначения к технологической щепе предъявляются различные требования. Особенно важно, чтобы щепа не содержала посторонних включений: металла, гнили, песка и т. п.
Содержание коры строго лимитируется в зависимости от дальнейшего применения щепы. Например, щепа, идущая на варку целлюлозы, вообще не должна содержать кору. Содержание коры в щепе, идущей на производство ДВП и ДСП, не должно превышать 15 %. Для изготовления специальных высококачественных ДВП применяется щепа, содержание коры в которой не превышает 3 %. Поэтому при изготовлении щепы, идущей в целлюлозно-бумажное производство и на изготовление таких ДВП, используют только очищенные от коры отходы древесины, т. е. отходы, образующиеся от распиловки окоренных бревен.
В зависимости от назначения щепа должна иметь размеры, указанные в табл. 11.2.
Назначение щепы (производство) |
Размеры, мм |
|
длина |
толщина |
|
Целлюлозно-бумажное |
1-25 |
5 |
Древесноволокнистых плит |
10-35 |
5 |
Древесностружечных плит: |
||
- плоского прессования |
20-60 |
30 |
- экструзионного формования |
5-40 |
30 |
Гидролизное |
5-35 |
5 |
Технология производства щепы включает стадии, указанные на рис. 11.2.
В процессе производства щепы основной операцией является измельчение древесных отходов. Эта операция определяет качество и выход кондиционной технологической щепы, а также удельные энергозатраты на ее производство. Измельчение кусковых отходов осуществляют на рубильных машинах. В зависимости от формы ротора рубильные машины делятся на барабанные и дисковые. Барабанные рубильные машины производят щепу низкого качества, с неоднородным фракционным составом и с поврежденными волокнами, что связано с их конструкцией. Такая щепа может использоваться для гидролизного производства, но малопригодна для целлюлозно-бумажной промышленности и изготовления ДВП и ДСП. Для получения щепы, пригодной для этих производств, используют дисковые рубильные машины с плоским и геликоидальным диском.
Дисковые рубильные машины выпускают с наклонной и горизонтальной подачей перерабатываемого сырья. В машинах с наклонной подачей сырья (рис. 11.3) загрузочный люк приемного патрона располагается под углом 45—50° к горизонтальной плоскости (или плоскости диска машины). Поэтому в таких машинах щепа всегда срезается под углом в пределах 45—50° к направлению волокон, в результате чего значительно уменьшается расход энергии на измельчение древесины.

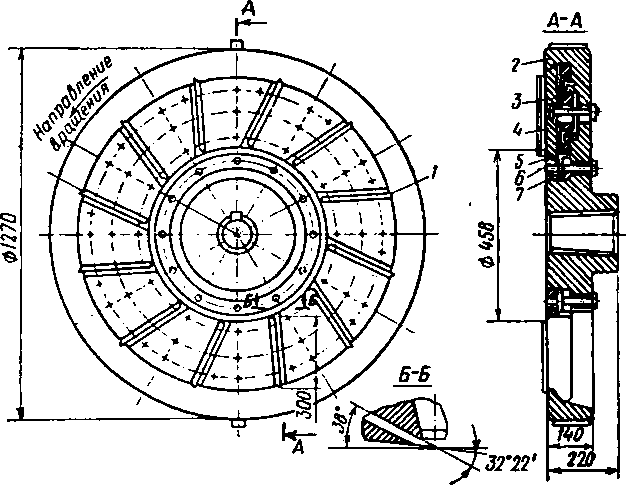

Основной рабочий орган дисковых рубильных машин — стальной диск с радиально закрепленными на нем ножами, количество которых может быть от 3 до 16 (рис. 11.4). Диск заключен в кожух и закреплен на стальном валу, вращающемся в двух или трех подшипниках скольжения или в роликовых подшипниках.
1 — ножи; 2 — корпус диска; 3 — подкладка; 4 — накладка; 5 — конусное кольцо; 6 — кольцевая гайка; 7 — втулка
Дисковые рубильные машины бывают с плоской и геликоидальной рабочей поверхностью диска.
В зависимости от аппарата подачи (загрузочного патрона) дисковые рубильные машины бывают со свободной и принудительной подачей древесины к диску для дальнейшей переработки в щепу. В рубильных машинах со свободной подачей древесина поступает к ножам Диска за счет ее самозатягивания.
Механизм принудительной подачи материала в машину представляет собой два ряда приводных валков с шипами. Перерабатываемый материал захватывается валками и направляется к режущим ножам. Величина просвета между нижним и верхним подающими валками определяется толщиной перерабатываемого слоя отходов и регулируется перемещением верхних подающих валков вверх или вниз под действием противовеса или пружин.
Схемы резания древесины в дисковых рубильных машинах показаны на рис. 11.5. Геликоидальная рабочая поверхность диска представляет собой винтовую поверхность, которая сливается с задними кромками ножей, заточенными по той же винтовой линии. При вращении такого диска и при одновременной подаче древесины к диску ножи срезают древесину не в одной плоскости, как у машин с плоским диском, а по винтовой линии. Резание происходит не в вертикальной плоскости, а по ходу винта. Благодаря этому обеспечивается устойчивое положение и самозатягивание перерабатываемой древесины в процессе резания.
а — в малоножевых машинах с плоским диском; б — в многоножевых машинах с плоским диском; в — в многоножевых машинах с геликоидальным диском; 1 — ножевой диск; 2 — нож; 3 — перерабатываемый материал; 4 — щепа
Многоножевые рубильные машины с геликоидальной поверхностью диска могут перерабатывать на щепу не только отходы лесопиления, но и круглый лесоматериал, карандаши фанерного производства и др.
Полученная на рубильных машинах щепа сортируется по размерам на барабанных установках вибрационного или гирационного (с круговым качанием сит в горизонтальной плоскости) типа. Наиболее рационально использование гирационных сортировочных машин, основу которых составляют три последовательно установленных по вертикали барабана сита с отверстиями различных размеров. Сита совершают качательные движения в горизонтальной плоскости. На верхнем сите остаются самые крупные куски древесины, которые поступают на повторное измельчение. Со среднего и нижнего сит выходят две фракции щепы, а опилки и мелочь, проскочившие через все три сита, поступают в бункер для опилок.
Технические характеристики сортировочных установок приведены в табл. 11.3.
Характеристики |
Марка установки |
||
СЩ-1М |
СЩ-60М |
СЩ-120 |
|
Производительность, м3/ч |
60 |
65 |
120 |
Количество сит, шт. |
3 |
3 |
3 |
Площадь сит, м2 : |
|||
- верхнего |
2,88 |
2,88 |
8,4 |
- среднего |
2,56 |
2,56 |
8,4 |
- нижнего |
2,88 |
2,88 |
7,5 |
Частота колебаний, 1/с |
3 |
3 |
2,5 |
Мощность привода, кВт |
3 |
3 |
4,5 |
Для того, чтобы определить кондиционность получаемой продукции и при необходимости внести своевременные коррективы в технологический процесс, проводят лабораторный анализ сырья и готовой продукции. При анализе определяют качество срезов у щепы, ее фракционный состав, наличие и количество посторонних включений, влажность.
Транспортирование щепы в пределах предприятия осуществляется с помощью ленточных, скребковых и шнековых транспортеров, а также пневмотранспортом.
Пневмопогрузчики щепы, характеристики которых приведены в табл. 11.4, отличаются от обычных пневмотранспортных установок более высокой производительностью, обеспечивающей минимальный простой транспортных средств под погрузкой.
Характеристики |
Марка погрузчика |
||
ПНТУ-2М |
ВО-53 |
ЛТ-67 |
|
Производительность, м3/ч |
7 |
35 |
15-30 |
Расстояние подачи щепы, м |
70 |
70 |
75-140 |
Диаметр трубопровода, м |
260 |
319 |
319 |
Установленная мощность, кВт |
28,4 |
78,3 |
66,1 |
Для транспортирования щепы за пределами предприятия, вырабатывающего щепу, используют автомобильный, водный и железнодорожный транспорт.
Автомобильная промышленность Белоруссии и Украины изготавливает специализированные автомобили для перевозки щепы.
Для перевозки щепы железнодорожным транспортом используют вагоны общего назначения с надстроенными по высоте бортами и специализированные вагоны-щеповозы грузоподъемностью 58 т и объемом 135 м3. Вагоны имеют по 10 разгрузочных люков с каждой стороны.
Дальнейшая переработка щепы, полученной из древесных отходов, производится вне лесопильного производства на предприятиях соответствующих отраслей промышленности (стройматериалов, лесохимии, целлюлозно-бумажной и др.) по технологиям, принятым в этих отраслях.
